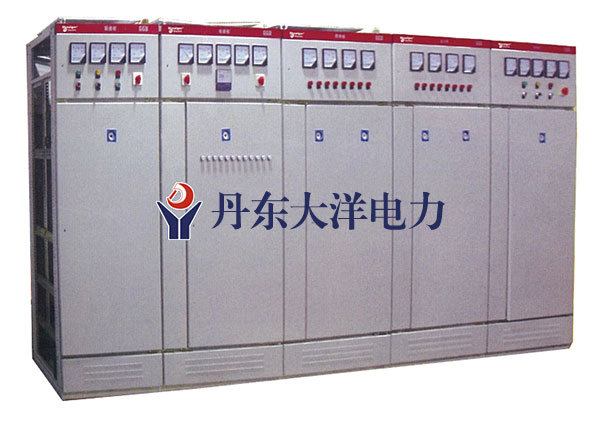

GGD交流低压配电开关设备
产品型号：
128
所属分类：
高低压成套设备
产品特点
产品详情
概述
GGD型交流低压配电柜开关设备适用于发电厂、变电所，工矿企业等电力用户作为交流50Hz,额定工作电压380V，额定电流至3150A的配电系统作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定式面板开关柜的代表产品之一。该产品符合GB7251.1 (低压成套开关设备和控制设备》、IEC60439《低压成套开关设备和控制设备》等标准。

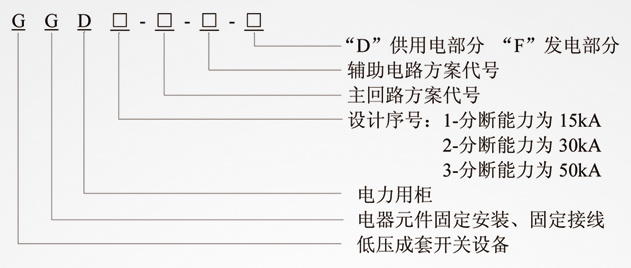

型号含义
正常使用环境条件
1、环境温度: -5C~+40°C; 24h内的平均温度不高于+35°C;
2、海拔高度:不超过1000m;
3、相对湿度:在Z高温度为+40C时不超过50% , 在较低温度时允许有较大的相对湿度;
(例如+20C时为90% )应考虑到由于温度的变化可能会偶然产生凝露的影响;
4、设备安装时与垂直面的倾斜度不超过5°
5、设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所
主要技术参数

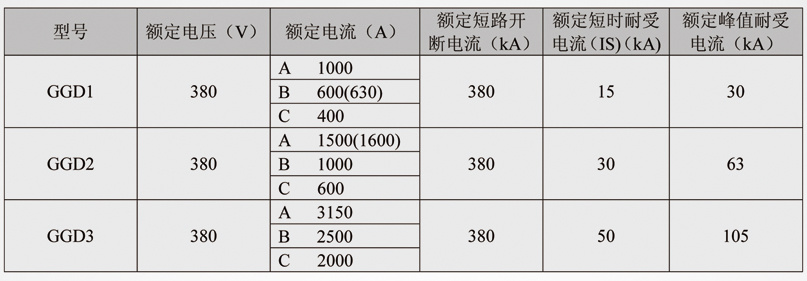

1、 主要技术参数(见表1 )
2、辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分
3、主母线
额定电流在1500A及以下是采用单铜排母线。额定电流大于1500A时采用双铜排母线。母线的搭接面均采用搪锡工艺处理。

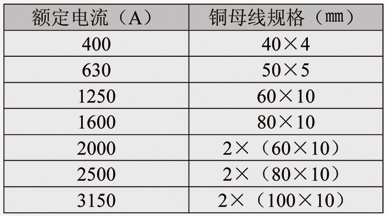

1)水平母线选用(见表2 )

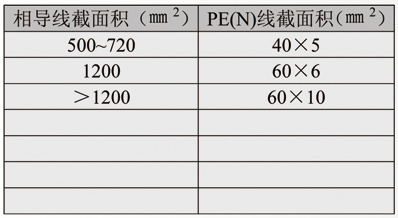

2)中性接地母线选用(见表3 )
4、电器元件选择
1)GGD柜主要采用国内已能批量生产的电器元件。如DW17、DZ20、DW15等，柜架断路器也可选用( DW45)、CW1、AE、M、F等，塑壳断路器选用CM1、TM30等国内外较先进的电器元件。
2)HD13BX和HS13BX型旋转操作是刀开关时专门为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件
3)如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
4)为进一步提高电路的动稳定能力，GGD的母线支撑采用中庸的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO复合材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需要调整积木式间块可方便地组合成单母线或双母线夹。绝缘驰骋是套简史模压结构，成本低强度高、解决了老产品爬电距离不够的缺陷。
表一
表二
表三
结构特点
1、GGD型交流低压配电成套开关设备的柜体采用通用柜的形式，框架用8MF冷弯型钢局部焊接而成，框架零件及专用配套零件由本公司生产配套供货， 以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模数的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。
2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔， 当柜内电器元件发热时，热量上升，通过上端槽孔排除，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比例的方法设计柜体外形和各部分的分格尺寸， 使整柜美观大方。
4、柜门用转轴式活动铰链与构件相连、安装、拆卸方便。门的折边处均嵌有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5、装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。
6、柜体表面采用高压静电喷塑粉工艺处理。具有附着力强、质感好，整柜呈亚光色调，避免了眩光反应，给值班人员创造了较舒适的视觉环境。
7、柜体的项盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8、柜体的防护等级为IP30，用户也可根据使用环境要求在IP20~IP40之间选择。

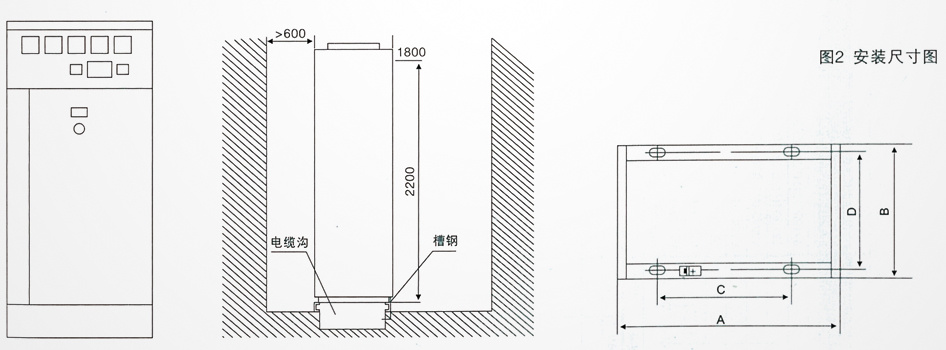

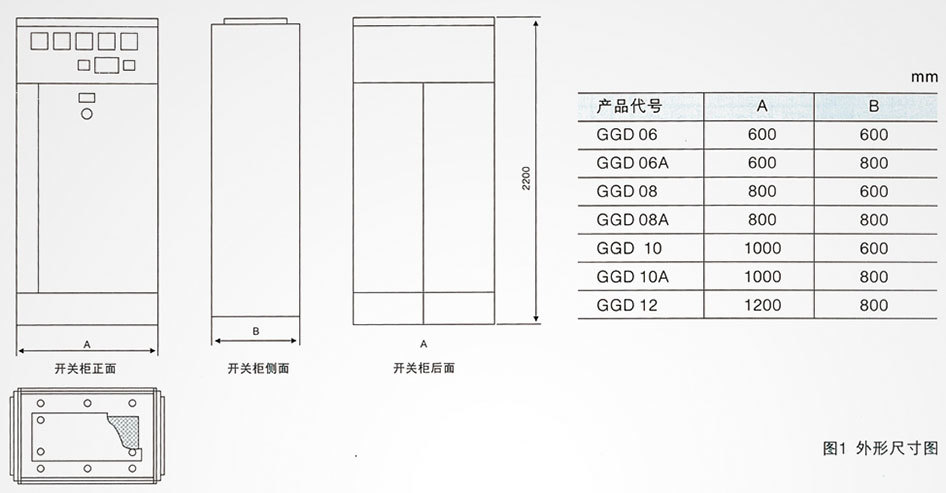

产品外形尺寸和安装图
订货须知
用户订货时应提供如下材料:
1、产品的全型号(包括主电路方案和辅助电路方案号)
2、主电路系统组合顺序图
3、柜体平面布置图
4、附主电路电气原理图
5、柜内元器件名称、型号、规格、清单。
6、其他与产品正常使用条件不符的特殊要求
