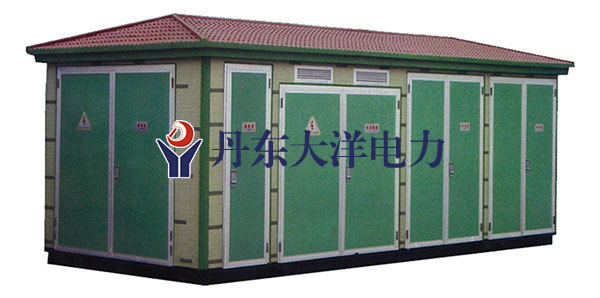

YBM、YBP(ZBW)系列预装式变电站（欧式箱变）
产品型号：
127
所属分类：
高低压成套设备
产品特点
产品详情
概述
YBM、YBP(ZBW)系列预装式变电站，是将高压电器设备、变压器、 低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑，城乡建筑、豪华别墅、广场公园、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
YBM、YBP(ZBW)系列预装式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建筑式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的
1/10~1/5， 大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
本产品符合GB/T17467《高压/低压预装式变电站》的标准和SD320 ( 箱式变电站技术条件》

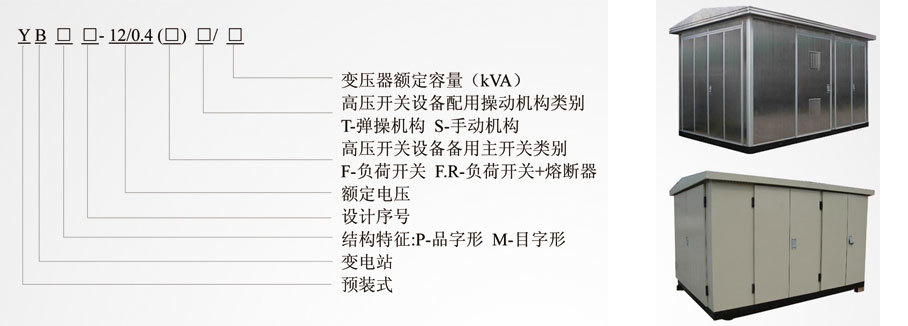

型号含义
正常使用环境条件
1、海拔高度: 1000m及以下;
2、环境温度: -25C~+40°C，24h周期内平均气温不超过+35C;
3、风速:不超过35m/s
4、空气相对湿度:不大于0.4m/s，垂直加速度不大于0.2m/S;
5、地震裂度:不超过8度;
6、使用地点，不应有带电尘埃及对金属、绝缘物有害的腐蚀性、易燃、易爆的危险物品;
7、安装地点无剧烈运动，垂直斜度不大于3度
注:特殊使用条件，订货时与我公司协商解决。

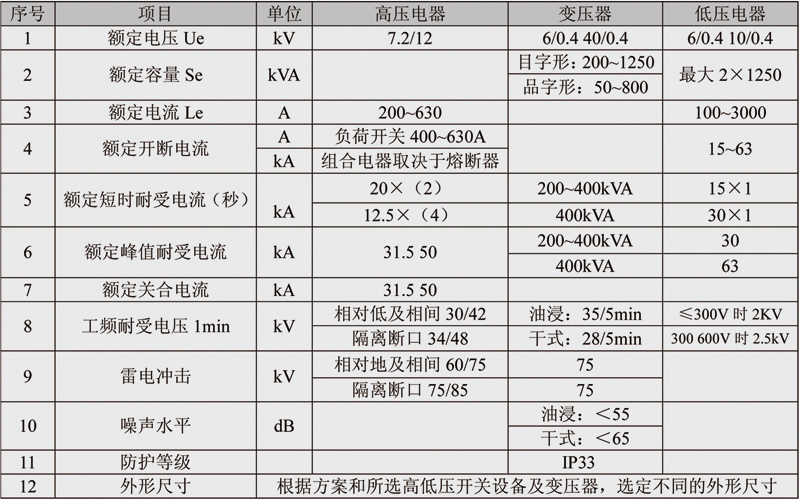

技术参数
结构特点
本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，既高压室、变压器室、高、低压室功能齐全。高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选样S9、S11以及其他低耗油浸式变压器和干式变压器;变压器室设有自动强迫风冷系统及照明系统，低压室根据用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能。变压器根据用户要求，可从轨道上方便地进出于变压器室大门、且变压器根据用户要求，可从轨道上装有迷宫式通风装置。各室均设有自动照明装置，另外高、低压开关设备所选元件性能可靠、操作方便、维修方便。
变电站的顶盖为双层隔热结构，减少阳光辐射作用，四周檐下有通风孔，与各功能室内形成对流作用，以便通风散热。底座为型钢结构，有足够的强度和钢性。
采用自然通风和强迫通风两种方式，使通风冷却性能良好，变压器室有温控仪，能自动控制变压器温度，保证变压器满负荷运行。
根据不同的使用环境和使用条件，可选用不同的结构形式和材料，满足不同的使用要求和保证变电站的正常运行。变电站外壳可用非金属建筑材料、普通钢板、不锈钢钢板、铝合金板、彩钢复合板等材料制作，经部分或全部表面的处理后，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，外形美观。
其结构基本形式大致可分为

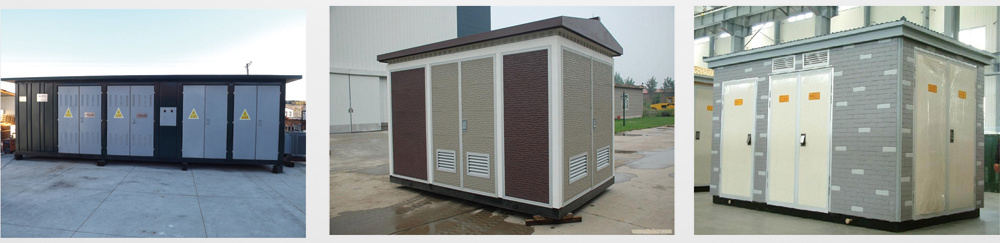

非金属建筑材料或者其他材料的景式箱变;用普通钢板的一般型箱变，用不锈钢或者铝合金板的高防腐型箱变;用彩钢复合板保温隔热性箱变;其他结构形式箱变。

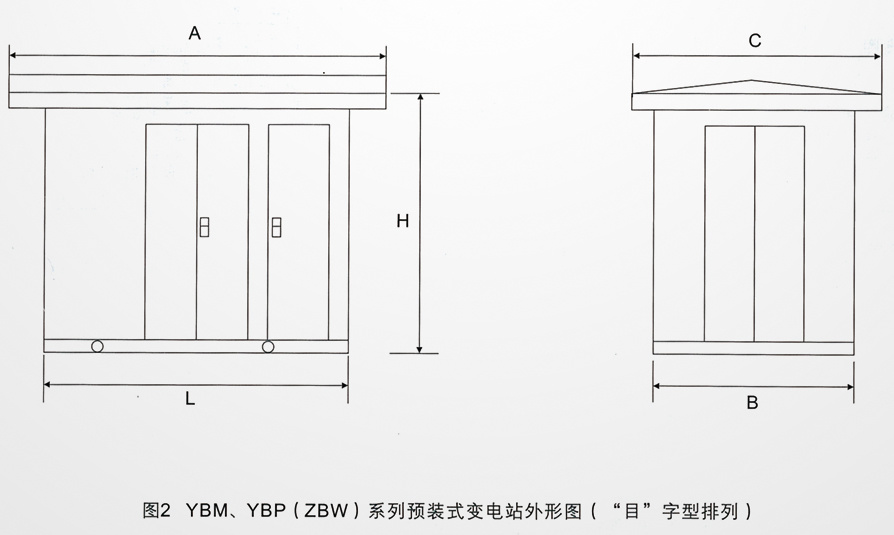

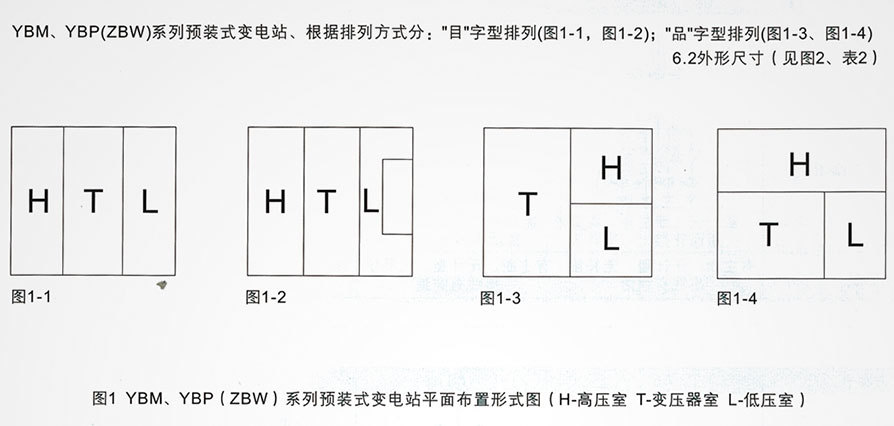

平面布置形式及外形尺寸
