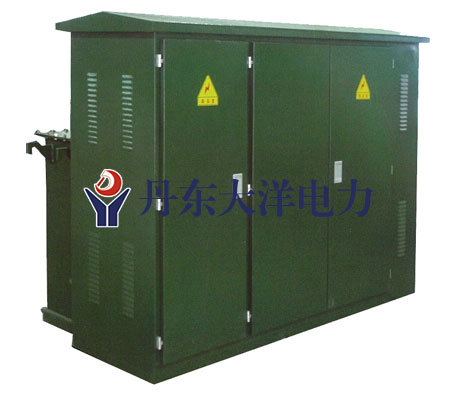

预装式变电站YB6系列（美式箱变）
产品型号：
126
所属分类：
高低压成套设备
产品特点
产品详情
概述
YB□系列预装式变电站适用于7.2kV和12kV环网供电，双电源供电或终端供电系统中，作为高配电计量，补偿控制和保护装置。预装式变电站内除装有变压器外，高压侧还装有四位负荷开关，二工位负荷开关，后备熔断器及插入式熔断器低压侧按用户要求装配控制电器、配电电器、补偿装置及电能计量表等。
YB□系列预装式变电站可用于室内，又可用于室外，广泛应用于风力发电、工业园区，居民小区，商业中心及高层建筑场所。

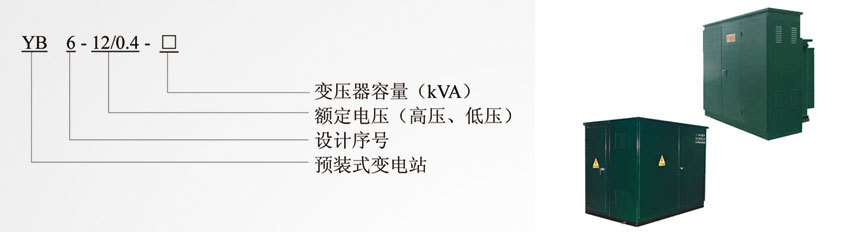

型号含义
结构特点
该系列产品箱体结构分为前后两部分。前面为高低压操作间隔，高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入式熔断器，压力释人阀、油温计、油位计放油阀。低压间隔内包括低压端子。后部为注油箱体及散热片，变压器绕组和铁芯、高压负荷开关及保护用熔断器都在储油箱中。
正常使用环境条件
1、海拔高度：1000m及以下
2、湿度：日平均值不大于90%，月平均值不大于90 %
3、风压：不大于70Pa(相当于65m/S)
4、环境温度：Z高气温+40℃，Z低气温-25℃
5、防震水平：水平加速度0. 4m/S;垂直加速度0.15m/S
6、地震烈度：8度
7、安装环境：周围空气不受腐蚀性、可燃气体及水蒸气等明显污染，安装地点无剧烈震动
性能特点
1、体积小，结构紧凑，仅为国内同容量箱变的1/3左右;
2、全密封，全绝缘，无需绝缘距离，可靠保证人身安全
3、既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性
4、损耗小，低于国内S9型变压器损耗
5、电缆接头可操作200A负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点;
6、采用双熔丝保护，降低了运行成本。插入式熔断器熔丝为双敏熔丝(温度、电流);
7、采用了Δ/Y。接法及三相五柱式结构，优点是电压质量高、中性点不漂移、箱体不发热、噪音低。防雷性好。

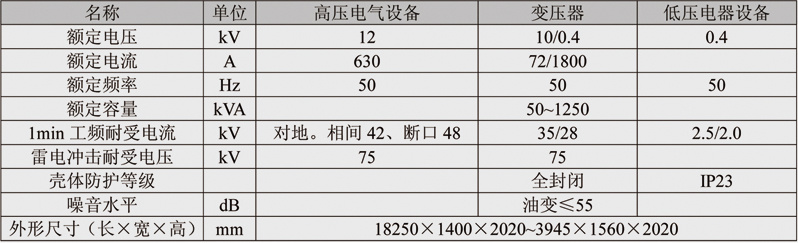

主要技术参数

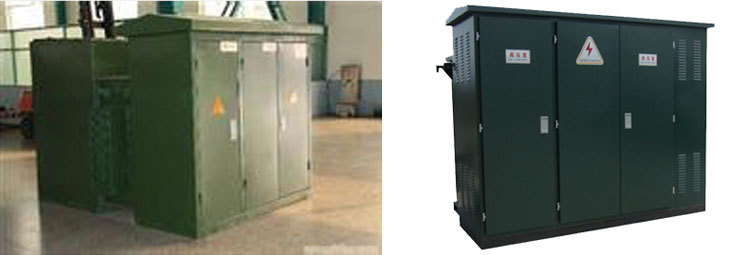

标准型预装式变电站（美式箱变）
该系列预装式变电站外壳材质选用优质冷轧板、箱体结构为拼装式。箱体表面采用了先进工艺进行防腐处理。首先经过壳体表面预处理工序，然后进行静电粉末喷涂和涂覆工序。
紧凑型美式变电站
本系列预装式变电站，其结构为“品”字形排列，变压器与高低压设备相互紧密连为一体，其中变压器之面外露空气中，散热条件好，且能与高低压设备壳体分离，便于维护、检修。
箱体外壳采用普通钢板，夹层彩色钢板，或非金属材料，具有较高的机械强度，从整体上看，有线条明快流畅的感觉，表面着色后与周围环境协调。
具有结构紧凑、体积小、重量轻、损耗低等特点。
不锈钢外壳美式变电站
该系列预装式变电站外壳采用优质不锈钢，极大提高了箱变的防腐蚀性能，不锈钢蜂窝式双层结构，具有良好的隔温及散热功能。
科学的设计，精湛的加工工艺，使不锈钢外壳美式箱变充满典雅现代气息。
箱体可以采用亮光或亚光，还可以根据客户要求喷涂成各种颜色。
YB□系列预装式变电站订货须知
客(用)户订购预装式变电站时，须提供以下材料
A、箱变型号:欧式或美式;
B、变压器型号及容量;
C、高压系统、低压系统的一次接线图;
D、高压供电方式:环网或终端或其他;高压负荷开关型号;高压计量方式;
E、低压主开关型号，计量方式，出线开关型号和路数:
F、低压无功补偿方式和补偿容量:
G、箱体材料: 如钢板或铝合金+彩钢板或分金属等;
H、其他特殊要求可与制造商协调

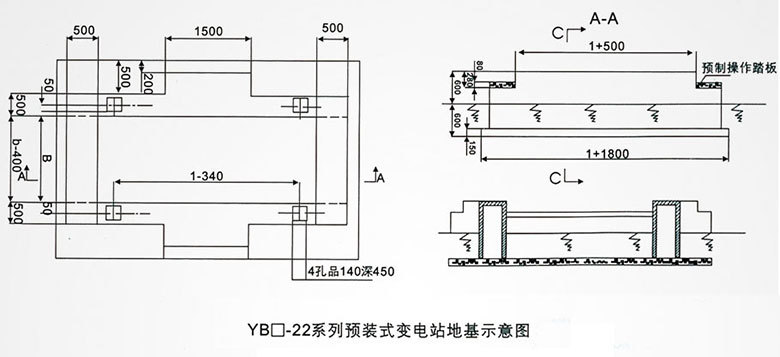

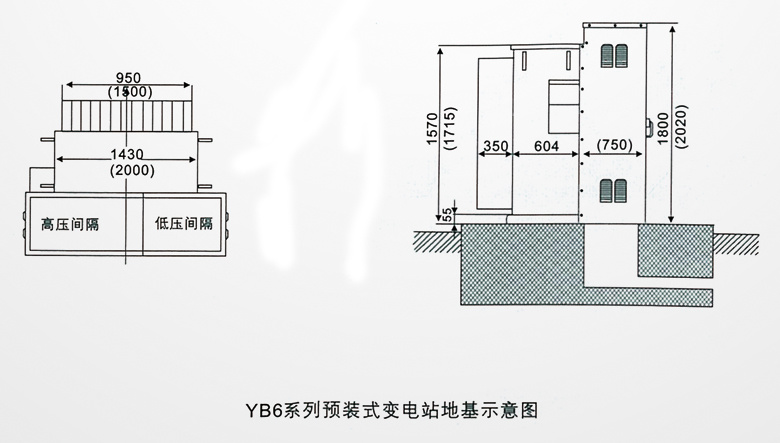

预装式变电站地基图
