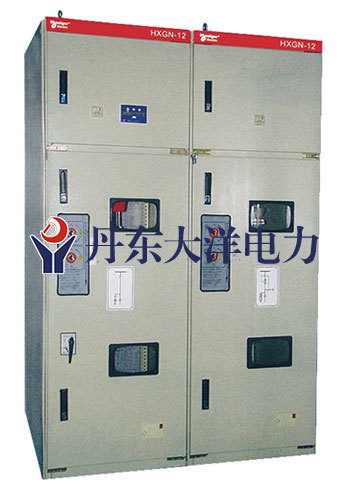

固定式户内交流金属封闭环网开关设备HXGN17A-12（F.R）
产品型号：
125
所属分类：
高低压成套设备
产品特点
产品详情
概述
HXGN1 7A-12(F.R)固定式户内交流金属封闭环网开关设备(简称环网柜)，是为城市电网改造和建设需要而生产的新型高压开关柜。在供电系统中亦作为开断负荷电流和短路电流之用，适用于交流3~10kV、50Hz的配电系统中。广泛地用于城市电网建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网供电单元和终端设备，起着电能的分配、控制和电气设备的保护作用，也可安装在预装变电站中。本环网柜配用真空负荷开关，弹簧操动机构，该机构即可手动操作，也可电动操作。接地开关和隔离开关配用手力操动机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，具有可靠的“五防”功能。
本产品符合GB3906《3.6-40.5kV交流金属封闭开关设备和控制设备》、GB16926《交流高压负荷开关-熔断器组合电器》标准的有关规定。

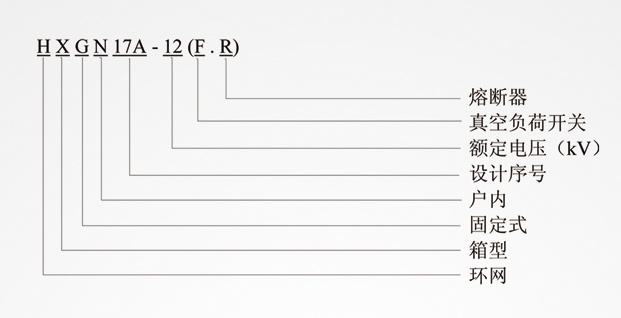

型号含义
正常使用环境条件
1、周围空气温度: -15°C~+40°C ;
2、海拔高度:1000m以下;
3、湿度条件:日平均相对湿度≤95%，8平均水蒸气压力不超过2.2Kpa;月平均相对湿度≤90%，月平均水蒸气压力不超过1.8Kpa;
4、地震烈度:不超过8度
5、没有腐蚀性或可燃性气体等明显的污秽场所;
注：超出上述正常使用条件时，用户可与本公司协商解决

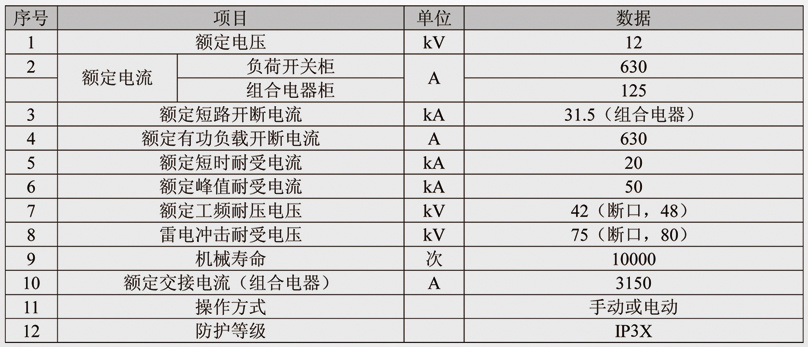

主要技术参数
环网供电原理
环网供电一般由三个集体单元组成进出线柜作为环网单元，当任一线路出现故障时，能及时隔离，并由另一单元保证用户变压器支路连续供电。用户回路环网柜对变压器起着保护和隔离作用，便于维护检修。

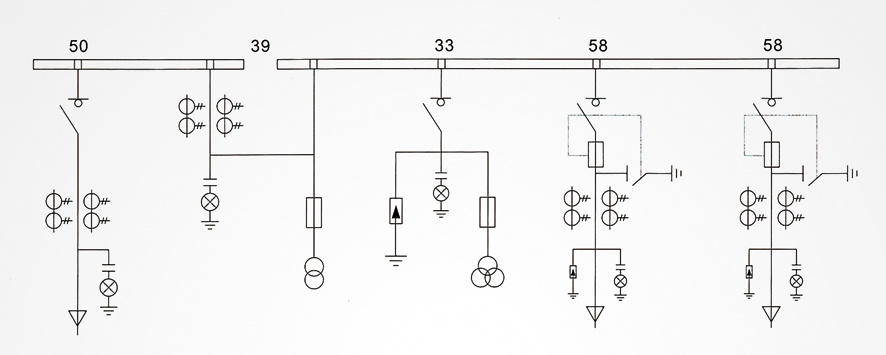

环网柜可任意延展，并根据用户要求由基本单元构成多种组合方案
结构特点
1、结构性能特点
1）环网柜正面操作
a、环网柜采用8MF型材组装，全构架安装模数孔E=20mm;
b、环网柜主配FZN25-12D型负荷开关或FZRN25-12D型熔断器组合电器，该型电器带有隔离开关、真空负荷开关、接地开关、且隔离开关及接地开关均有明显断口;
c、隔离开关、真空负荷开关、接地开关柜门具有完善可靠的机械联动、联锁装置，能有效防止误操作，并确保安全维护;
d、可手动、电动操作;
e、计量柜的柜门、仪表门设有铅封销子;
f、熔断器组合电器柜、熔管带有撞针。短路情况下，撞针撞击跳闸机构，实现快速开断，能有效保护电器设备。
2）环网柜侧面操作
a、环网柜主配FN12-12、FN12-12RD压气式负前开关;
b、以负荷开关倒装实现电缆下进线功能;
c、负荷开关自带与柜体门联锁机构;
d、接地开关额定峰值耐受电流(动稳定电流) 50kA，断口开距大于140mm，可视的接地刀分闸状态，并与负荷开关可靠的机械联锁机构。
2、“五防”闭锁功能
1）送电操作:只有当柜体本门关闭并锁定，操作接地开关到“打开”位置，才能操作负荷开关至合闸位置
2）停电操作:当负荷开关处于隔离位置，才能关合接地开关，接地开关处于合闸位置时，插入绝缘隔板到位，才能打开柜门。
3）真空灭弧室与隔离刀有可靠的联锁，而隔离刀与接地刀互为联动，并与柜门联锁，绝缘隔板与柜门也有联锁。
安装尺寸

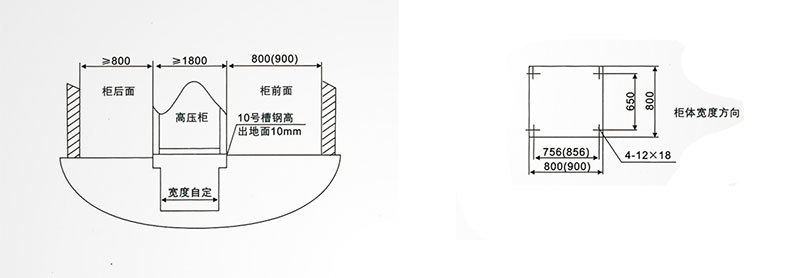

环网柜安装尺寸
订货须知
订货时须提供下列资料:
1、主电路方案、编号或主电路组合排列图。
2、辅助电路电气原理图及控制回路电压。
3、开关设备平面布置图。
4、如需非标电路及线路方案，可委托本公司设计、生产。
5、其他特殊使用条件
