适用范围
本产品适用于额定电压为3.6-12kV、50Hz，额定电流630-3150A三相交流母线、双母线、单母线带旁路系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站(所)及工矿企业的使用要求。

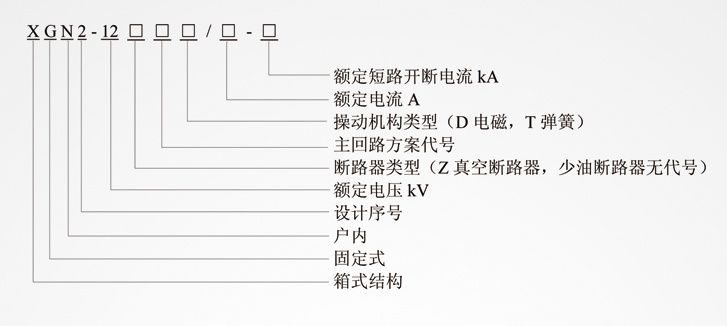

型号含义
正常使用环境条件
1.环境温度：上限+40°C， 下限-10C，允许在-30C时储运，饱和蒸汽压8平均值不大于2.2 X 10-3mpa;
2.相对湿度：8平均值不大于95%，月平均值不大于90% ;
3.海拔高度：1000m以下(超过1000m时可与制造厂协商生产) ;
4.地震烈度：小于8度
5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
主要技术参数

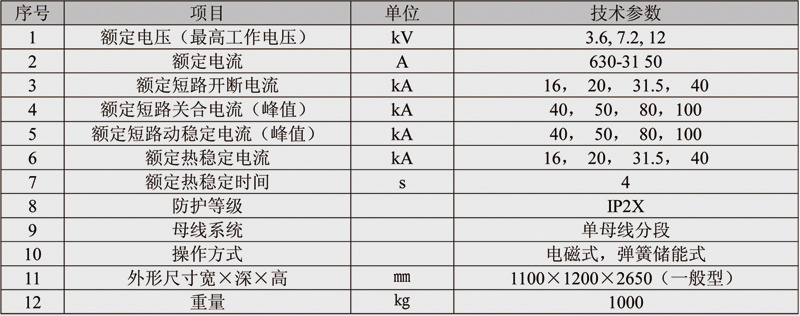

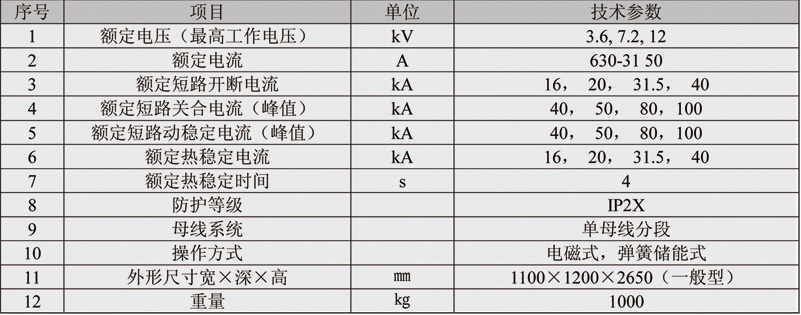

开关柜主要技术参数
开关柜内主要电器设备技术参数
ZN28A-12真空断路器技术参数
结构特点

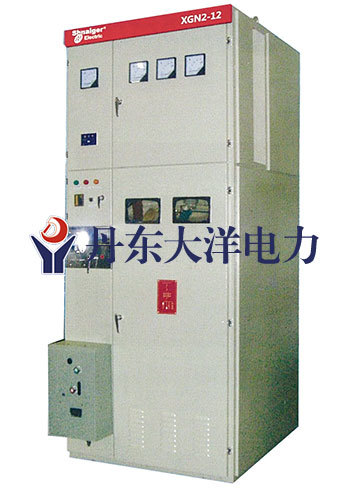

XGN2-12开关柜为金属封闭箱式结构，柜体骨架设计为角钢焊接而成，后经我公司研制开发也可为钢板弯曲制组装结构，这样既大大增加了外形美观。又便于组织生产，缩短生产周期。柜内分为断路器室、母线室、电缆室、继电器室等，室与室之间用钢板隔开。
(1)断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开关连接，断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的母排连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气孔通道将压力释放。
(2)母线室在柜体后上部，为了减小柜体高度，母线呈品形排列，以7350N抗弯强度的瓷质绝缘子支持，母线与上隔离开关母排连接，相邻两母线室之间可隔离
(3)电缆室在柜体下部的后方， 电缆室内支持绝缘子可设有电压监视装置，电缆固定在支架上，对于主接线为联络方案时，本室则为联络小室。继电器室在柜体的上部前方，室内安装板可安装各种继电器等，室内有端子排支架，门上可安装指示仪表、信号元件等二次元件，顶部还可以布置二次小母线
(4)断路器的操动机构在下面左边位置，其上方为隔离开关的操作及联锁机构。开关柜双面维护，前面检修继电器室的二次元件，维护操动机构，机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室和电缆室均有照明灯。前门的下方设有与柜宽方向平行的接地铜母线，其截面积为4 x 40mm。
(5)机械联锁:为了防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔;防止带电合接地开关;防止带接地刀合闸，开关柜采用相应的机械联锁，机械联锁的动作原理如下:
a、停电操作(运行-检修)
开关柜处于工作位置，既上下隔离开关，断路器处于合闸状态，前后门已锁好，并处于带电运行之中，这时的小手柄处于工作位置。
先将断路器分闸后，再将小手柄扳到“ 分断闭锁”位置，这时断路器不能合闸，将操作手柄插入下隔离的操作孔内从上往下拉，拉到下隔离分闸位置，将手柄拿下，再插入上隔离操作孔内，从上往下拉，拉到上隔离分闸位置。再将操作手柄拿下，插入接地开关操作孔内，从下向上推，使接地开关处于合闸位置，这时可将小手柄扳至“检修”位置。可先打开前门，取出门后边钥匙打开后门，停电操作完毕，检修人员对断路器室及电缆室进行维护和检修。
b、送电操作(检修-运行)
若已检修完毕，需要送电，其操作程序如下:
将后门关闭，钥匙取出后关前门，将小手柄从“检修”位置扳到“分断闭锁”位置，这时前门被锁定，断路器不能合闸，用操作手柄插入接地开关操作孔内，从上向下拉，使接地开关处于分闸位置，将操作手柄拿下，再插入上隔离的操作孔内，从下向上推，使上隔离处于合闸位置，将操作手柄拿下，插入下隔离的操作孔内，从下向上推使下隔离处于合闸位置，去除操作手柄，将小手柄扳至工作位置，这时可将断路器合闸。
紧凑型美式变电站
本系列预装式变电站，其结构为“品”字形排列，变压器与高低压设备相互紧密连为一体，其中变压器之面外露空气中，散热条件好，且能与高低压设备壳体分离，便于维护、检修。
箱体外壳采用普通钢板，夹层彩色钢板，或非金属材料，具有较高的机械强度，从整体上看，有线条明快流畅的感觉，表面着色后与周围环境协调。
具有结构紧凑、体积小、重量轻、损耗低等特点。

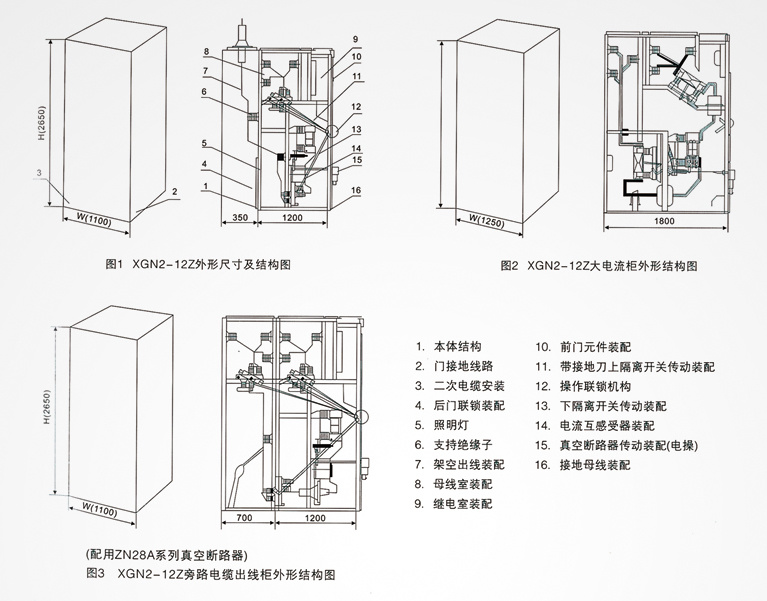

产品外形尺寸及结构

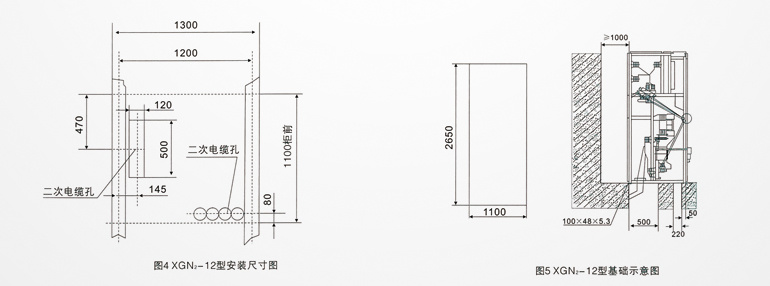

产品安装尺寸及基础示意图
订货须知
1、一次线路主方案编号、单母线系统图、排列图、平面布置图;
2、二次线路电气原理图、端子排列图
3、开关柜内电器元件的型号、规格、数量;
4、主母线、分支母线的型号、规格;
5、备品、备件的名称及数量;
6、特殊要求同厂方协商(订货时需提出) ;
7、喷漆颜色，与用户协商。
