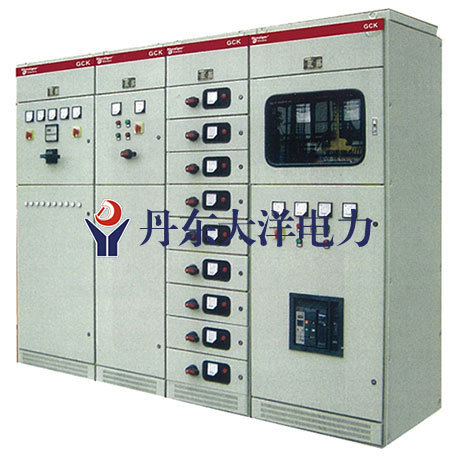

低压抽出式开关柜GCK/GCL
产品型号：
122
所属分类：
高低压成套设备
产品特点
产品详情
概述
GCK低压抽出式开关柜(以下简称开关柜)是我公司消化吸收国际同类先进技术而开发的新产品。本产品用于额定工作电压380V，交流三相四线、三相五线系统，作为电力系统中的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。
本产品符合标准: GB7251.1 《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC60439-1《低压承台开关设备和控制设备》。

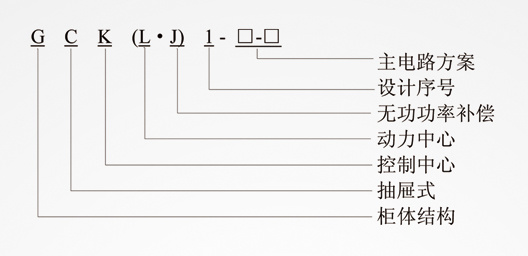

型号含义
正常使用环境条件
1、海拔高度:不得超过2000m
2、环境温度: -5°C~+40C: 8平均温度不得高于+35C
3、相对湿度:Z高温度为+40C时不超过50%，在较低温度时允许有较大的相对湿度:如+20°C时为90%
4、没有火灾、爆炸凶险、严重污染、化学腐蚀及剧烈震动的场所。
5、与垂直面倾斜不超过5°
6、适用于以下文的运输和储存过程，-259C~+55C，在短时间内(不超过24h )不超过+70C。
7、如上述使用条件不能满足时，应由用户在订货时向本公司提出，协商解决。
主要技术参数
1、额定绝缘电压: 660V、1000V;
2、额定工作电压: 380V、660V;
3、辅助电路额定电压: AC 220V、 380V、 DC 110V、220V;
4、使用频率: 50Hz~ ( 60 ) Hz;
5、额定电流:水平母线≤3150A垂直母线630A、 800A、1200A;
6、额定短时耐受电流: 50、80kA/1S中， 中性母线30kA/1S
7、额定峰值电流: 105kA/1S，1 76kA/0.1S
8、功能单元(抽屉)分断能力: 50KA (有效值)
9、外壳防护等级: IP30、IP40 ;
10、母线设置: 三相四线制、三相五线制
11、操作方式: 就地、远方、 自动。
结构特点
GCK、GCL的基本柜架为组合装配结构，采用标准模块设计，结构紧凑，组装灵活，分别可组装成保护、转换、测控、指示等标准单元，可根据需要任意选用组装，组成不同方案的框架结构和抽屉单元。柜体结构技术性能高，主要参数达到21世纪国际先进水平。
1、柜架
柜架采用C型钢或SMF型材局部焊接而成，框架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。
1)零部件的成型尺寸，开孔尺寸，设备间隔实行模块化。(模数E=25mm,下同)
2)内部结构件采用镀锌处理。
3)柜体顶盖为可拆卸式，拿掉顶盖可以很方便的安装水平母线，柜顶的四角装有吊环，用于起吊和装运。
4)外部经磷化处理;然后采用静电环氧粉末喷涂。
5)柜架分成母室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。
2、功能单元(抽屉部分)
1)功能单元:馈电单元、电动机单元、公用电源单元。
2)抽屉单元高度模数为200mm，分为1/2单元、1单元、2单元、3单元四个尺寸系列。单元回路电流630A以下。
3)每台MCC柜Z多能安装9个一单元的抽屉或18个1/2单元的抽屉
4)隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开
5)主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修
6)功能单元背面具有主电路进出线插头、副主电路二次插头及接地插头。
7)接地插头使用抽屉在分离试验连接位置时，保证了保护电路的连续性。
8)功能单元隔室采用金属隔板隔开
9)隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不会接触及垂直母线。
3、母线系统
1)垂直母线采用聚碳酸酯工程塑料外壳封闭。
2) GCK、GCL母线系统采用三相四线制、三相五线制。水平母线装于柜顶，N线、PE线既可以装于柜项，也可以装于柜下部。
3)三相水平母线采用铜母线，机械强度高、散热性好。

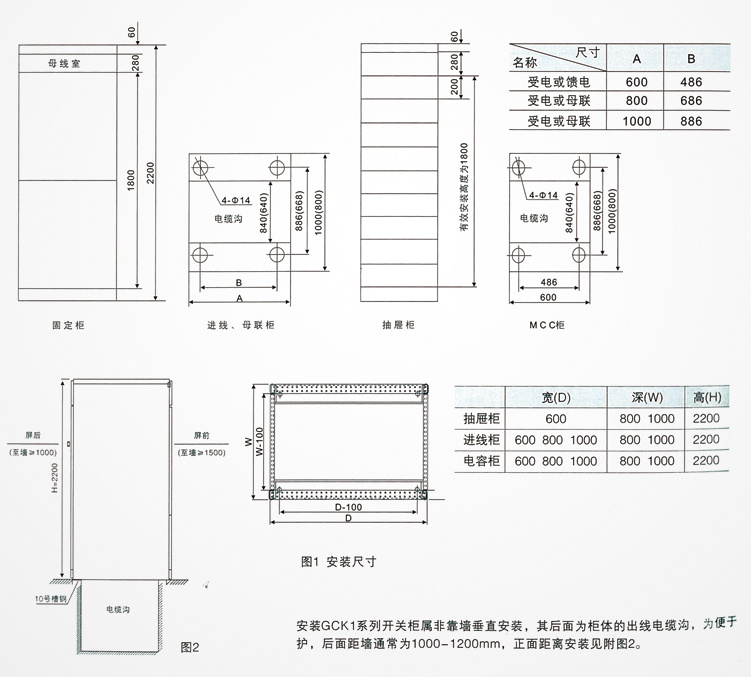

外形及安装尺寸
有效安装高度1800mm
1、受电柜及母线联络柜:柜宽根据开关电流等级进出线方式分为600 、 800、 1000、1200、( 800-400 )mm。
2、馈电柜:柜宽: 600、800mm;柜深: 800、1000mm (推荐用1000mm;上出线柜必须用1000mm )。
3、电动机控制柜( MCC) :柜宽: 600、 600+ 200mm;柜深800、1000mm (推荐用1000mm;上出线柜必须用1000mm)。
4、功率因数补偿柜: 柜宽:600(4、6路)、800(8路)、1000(10路)mm;柜深:800、1000mm。
订货须知
客户应提供以下资料
1、主电路方案单线系统图;
2、原理图或原理接线图;
3、每柜所有电器设备的详细规格及数量
4、开关柜的排列组合图、平面布置图
5、进出线方式
6、开关设备的表面颜色
