产品特点
产品详情
概述

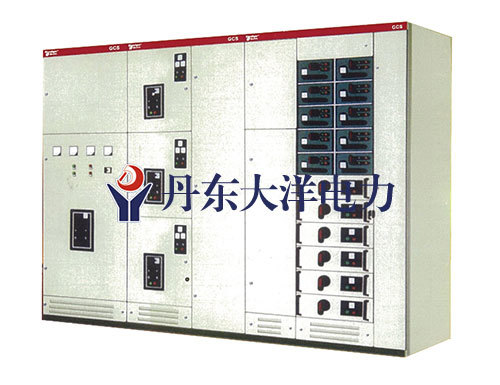

大洋电力GCS型低压抽出式开关柜，(以下简称装置)是两部联合设计组根据行业主管部门，广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛使用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高， 要求与计算机接口的场所，作为三相交流频率为50 ( 60) Hz、额定工作电压为380 ( 400 )V、( 660) V，额定电流为6300A及以下的发、供电系统中的配电、电动机集中控制。无功功率补偿使用的低压成套配电装置。
装置的设计符合下列标准
IEC439-1《低压成套开关和控制设备》
GB7251《低压成套开关设备》

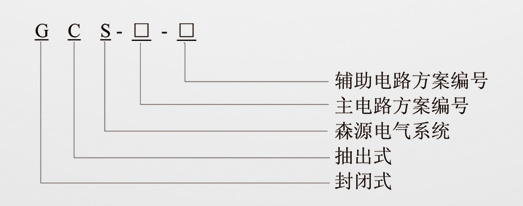

型号含义
正常使用环境条件
1、周围空气温度不高于+40C，不低于一5°C。24小时内平均温度不得高于+35C。超过时，需根据实际情况降容运行;
2、户内使用，使用地点的海拔高度高度不得超过1000m;
3、周围空气相对湿度在Z高温度为+40C时不超过50%，在较低温时允许有较大的相对湿度，如+20C时为90%，应考虑到由于温度的变化可能偶然产生凝露的影响;
4、装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准) ;
5、装置应安装在无剧烈震动和冲击以及不足以使电器元件收到应有腐蚀的场所;6、用户有特殊要求时，可以与制造厂协商解决。
主要技术参数

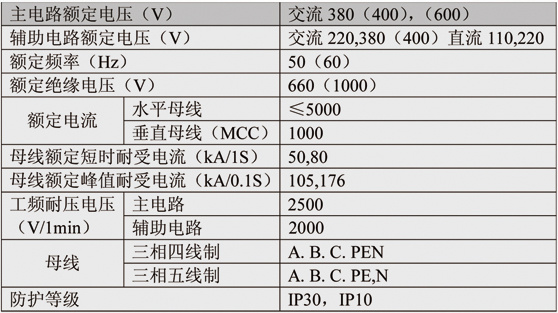

1、基本技术参数表
2、主电路方案
装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。此外，为适应供用电提高功率因数的需要而设计了电容器补偿柜。
订货须知
订货时应有提供以下资料:
1、产品的全型号包括主电路方案号和辅助电路方案号;
2、主电路系统组合顺序图;
3、柜体平面布置图;
4、辅助电路电气原理图;
5、柜内元件器件清单;
6、电路中电压、电流、时间等整定参数;
7、与产品正常使用不符的其他特殊要求。
