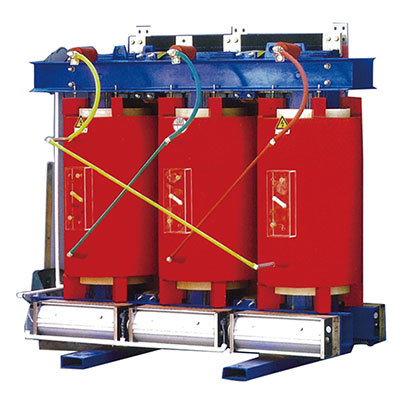

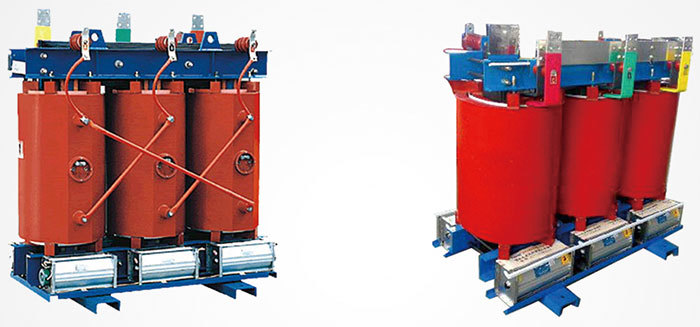

环氧树脂浇注干式变压器SC(B)9型6-10kV

产品型号：

118

所属分类：

变压器

产品特点

SC(B)9型6-10kV树脂绝缘干式变压器由于线圈被环氧树脂包封，所以难燃、防火、防爆、免维护、无污染、体积小，可直接安装在负荷中心。同时科学合理的设计和浇注工艺，使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在140%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳闸以及黑匣子功能，并通过RS485串行接口与计算机相连，可以集中监视和控制。

立即联系

产品详情

概述
　　SC(B)9型6-10kV树脂绝缘干式变压器由于线圈被环氧树脂包封，所以难燃、防火、防爆、免维护、无污染、体积小，可直接安装在负荷中心。同时科学合理的设计和浇注工艺，使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在140%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳闸以及黑匣子功能，并通过RS485串行接口与计算机相连，可以集中监视和控制。
　　由于我公司干式变压器具有以上特点，因此广泛应用于输变电系统，如宾馆饭店、机场、高层建筑、商业中心、住宅小区等重要场所，以及地铁、冶炼电厂、轮船、海洋钻井平台等环境恶劣场所。
　
结构特点
1、铁心
　　◆铁心选用进口优质冷轧硅钢片，全斜接缝结构，心柱采用F级无纬粘带绑轧。
　　◆铁心表面采用环氧树脂包封，降低了空载损耗，空载电流和铁心噪声。
　　◆夹件和紧固件经过特殊表面处理，使产品外观质量有了进一步提高
2、高压绕组
　　◆高压绕组用带填料环氧树脂真空浇注，极大地减少了局放量，提高了线圈电气强度，绕组内外壁用玻璃纤维网格板填充，增强了线圈的机械强度，提高了产品抗突发短路的能力。线圈永不开裂。
3、低压绕组
　　◆低压绕组采用箔式结构，解决了用线绕时轴向螺旋角的问题，使安匝更平衡，同时线圈采用轴向冷却风道，增强了散热能力，绕组层间采用DMD环氧树脂预漫布，整体固化成型。
4、制造工艺
　　◆线圈在高精度绕机上绕制，低压组采用箔式绕制结构。变压器容量较大时有通风道。绕制完毕后进行真空干燥，整个浇注及固化过程完全按照工艺进行操作，所有过程都需有严格的监控，并视情况进行调整。浇注的精密制造过程使线圈无气泡、空穴，使制成的变压器达到优质运行效果。
5、温控系统和冷风系统
　　◆采用横流顶吹式冷却风机，该冷却风机具有噪声小、风压高、外形美观等特点，增强了变压器运行安全可靠性。
6、保护外壳和出线母排
　　◆保护外壳对变压器作进一步的安全保护，防护等级有IP20、IP23等，外壳材料有冷轧钢板，不锈钢板等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊的出线方式。
　

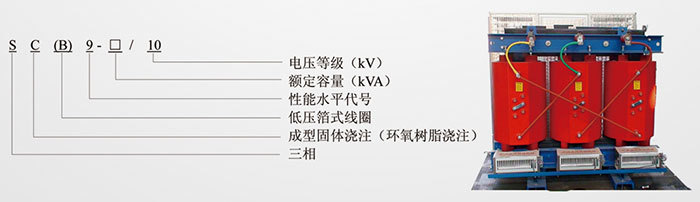

型号含义
